转子泵

发表于4年前 关键词: 发布在:转子泵

产品简介

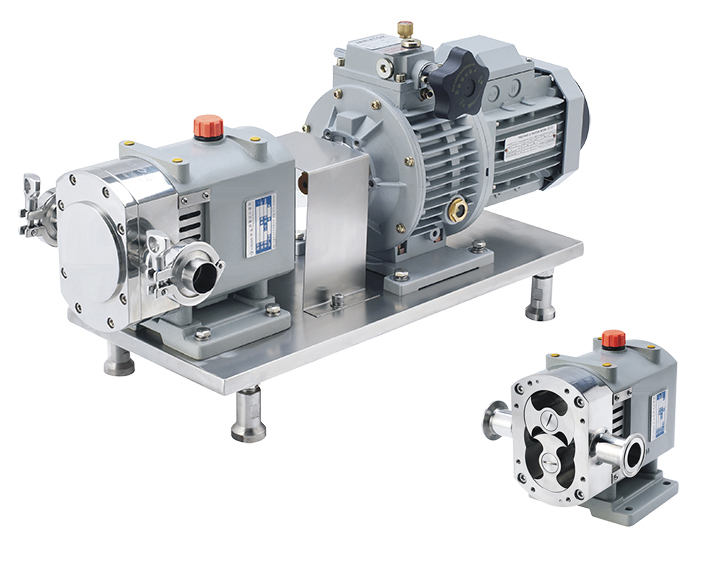

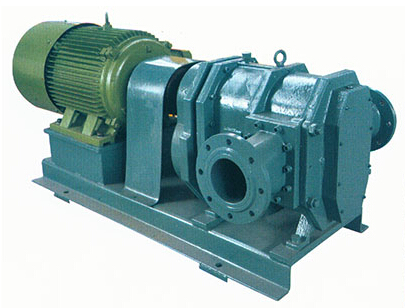

转子泵

转子泵属容积式泵的一种形式,通过转子与泵体间的相对运动来改变工作容积,从而使流体的能量增加。

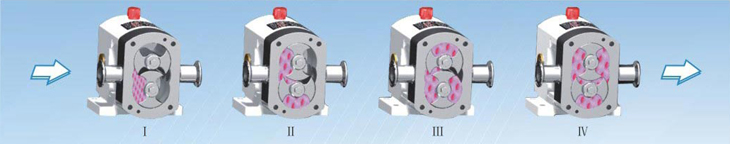

转子泵又称罗茨泵、胶体泵、高浓浆泵等,它依靠两个同步运动的转子,由一对外置式同步齿轮箱进行传动,转子在传动轴的带动下进行同步反方向旋转,从而构成 了较高的真空度和排放压力。两转子将转子室分隔成几个小空间,并按I-II-III-IV的次序运转。运转到I位置时,只有进口处充满介质;运转到II位 置时,II室中封闭了部分介质;到位置时,III室中也封闭了介质;到位置IV时,进口处和出口室相通,介质即被输送至出物料管道。按这样的循环往复,介 质即被不断的输送出去。

转子泵

产品特点

1.转子泵中凡与输送物料接触的零配件,均采用符合卫生标准的不锈钢材料制作,其密封件均采用无毒橡胶。可靠的防锈性和无毒密封性确保了安全卫生。
2.转子的流线结构以及转子室中无死点和非金属件,避免了对被输送物质造成污染。
3.适用于就地CIP清洗与蒸汽消毒,完全符合美国FDA规范要求及医药级(GMP)规范要求。
4.特别适用于再输送过程中容易起泡沫以及输送高粘度、高浓度及任何含颗粒的介质,经其输送的物料保持原有的品质部变,不起任何理化反应。
5.采用外装动、静环式机械密封,可直接水冲洗,耐高压,不易磨损,无泄漏。
6.体积小,流量大,扬程压力高,适用长距离与高阻力定量输送。
7.泵的叶轮与传动齿轮分开,且在泵腔内各零配件之间保证一定的间隙,相互不接触,无磨损,低噪音,可靠性好,使用寿命长,节能降耗。
8.配置变频器后,可以随意调节流量,并可做一般计量泵使用。
9.可输送汽、液、固等三相混合物料。可以输送的介质的粘度可高1000000CP和含固量达55%的浆料。
10.结构紧凑,维护方便,几乎无易损件,运行的成本低。

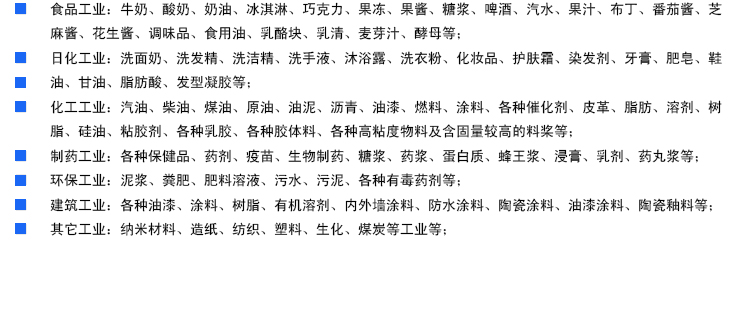

应用领域

转子泵应用领域

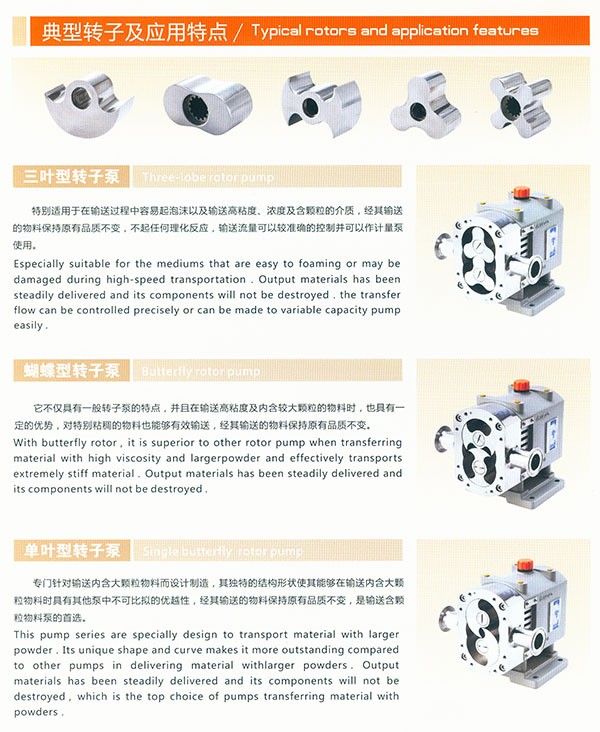

典型转子及应用特点

典型转子泵及应用特点

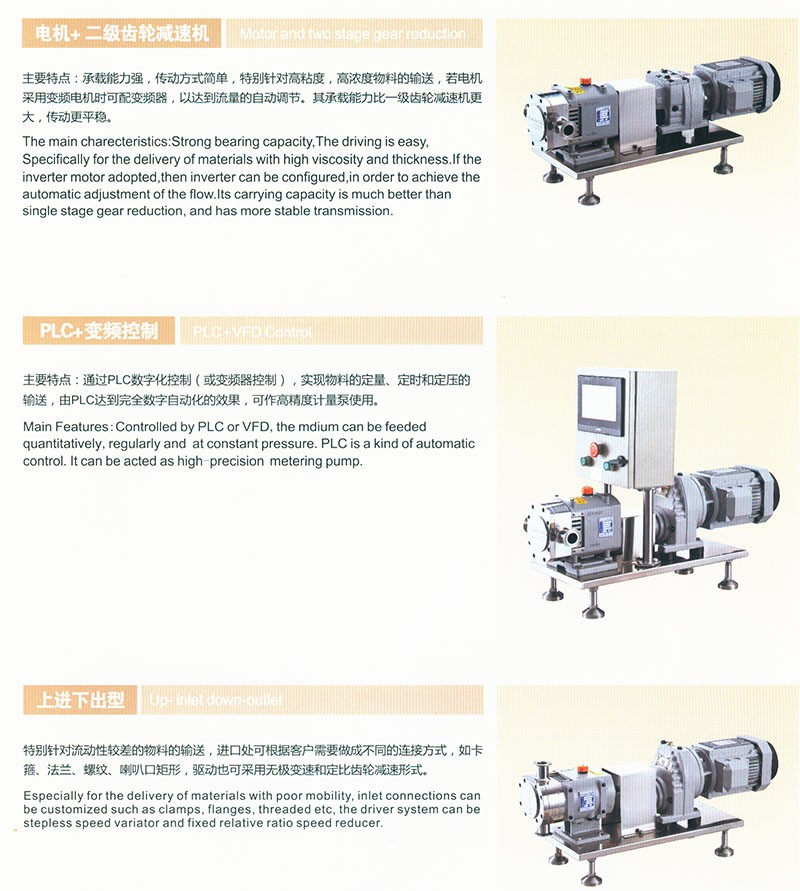

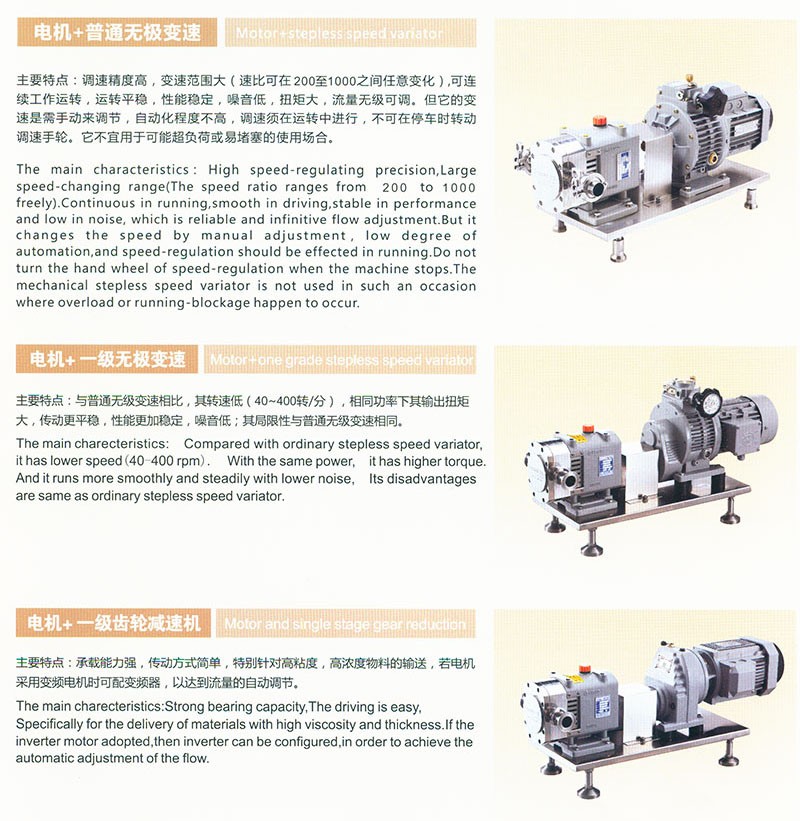

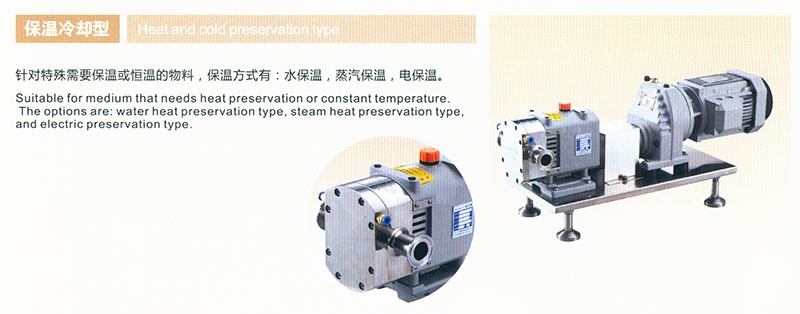

驱动配置

转子泵驱动配置

转子泵驱动配置

转子泵配置

技术参数



型号

升/转
(L r/)

流量
(M3/h)

建议转速
(Rpm)

极限压力
(Mpa)

粘度范围
(Cp)

功率范围
(Kw)

标配功率
(Kw)

进出口径

卡箍

法兰

RP1

0.04

0.1~1

40~500

1.5

1~1000000

0.37~1.5

0.75

25

DN20

RP2

0.08

0.2~2

40~500

1.6

1~1000000

0.55~3.0

1.5

32

DN25

RP3

0.13

0.3~3

40~500

1.6

1~1000000

0.75~4.0

3.0

38

DN32

RP5

0.20

0.45~5

40~500

1.8

1~1000000

1.5~7.5

4.0

50

DN40

RP8

0.35

0.85~8

40~450

1.8

1~1000000

2.2~11

5.5

63.5

DN50

RP12

0.52

1.2~12

40~450

1.8

1~1000000

3.0~18.5

7.5

76

DN65

RP20

0.90

2.1~20

40~400

1.8

1~1000000

4.0~22

15

89

DN80

RP35

1.60

3.8~35

40~400

1.8

1~1000000

7.5~30

22

108

DN100

RP55

3.20

7.5~55

40~350

1.8

1~1000000

11~45

30

DN125

RP80

5.20

12.5~80

40~350

1.8

1~1000000

18.5~75

45

DN125

RP120

8.00

19~120

40~300

1.8

1~1000000

22~90

55

DN150

RP150

10.20

25~150

40~300

1.8

1~1000000

37~132

75

DN150

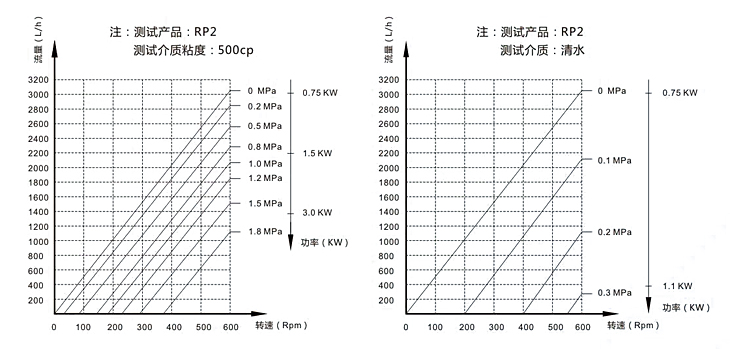

性能曲线图

转子泵性能曲线图

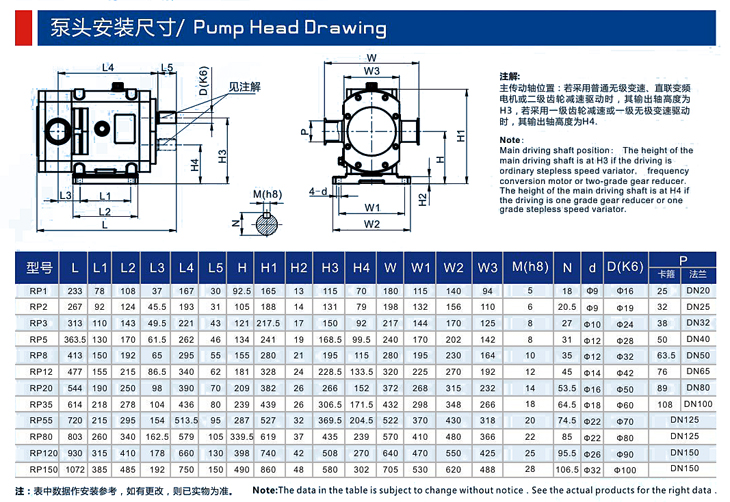

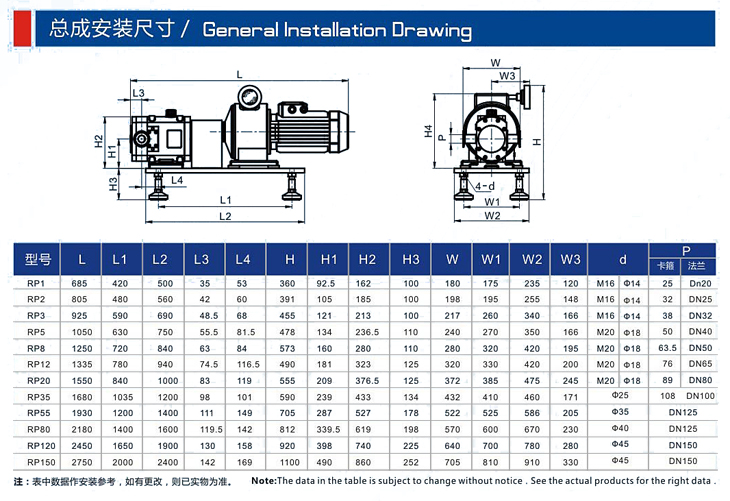

转子泵安装尺寸 c937a733-6b74-4656-bf56-9ccf157d5072
