ZCQ[ZMD]-F氟塑料磁力自吸泵

发表于4年前 关键词:, 发布在:化工泵, 磁力泵

ZCQ[ZMD]-F氟塑料磁力自吸泵

产品概述

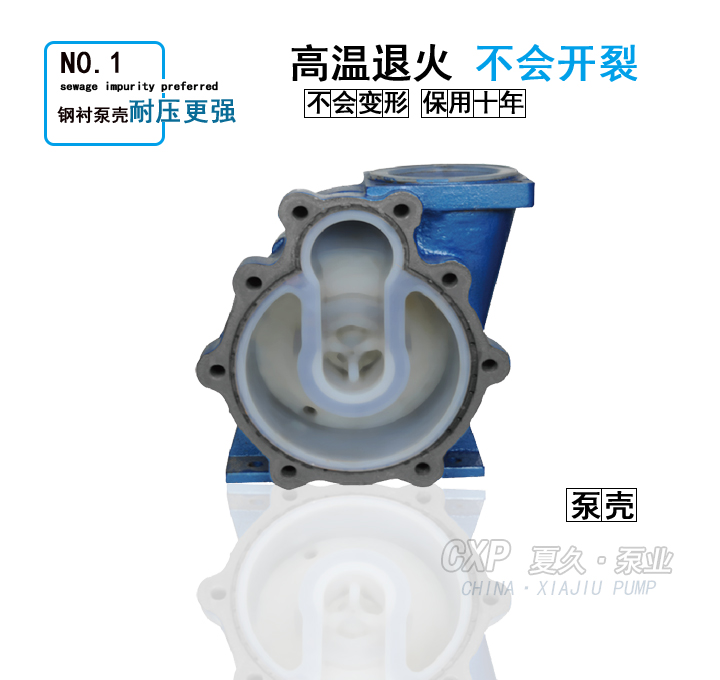

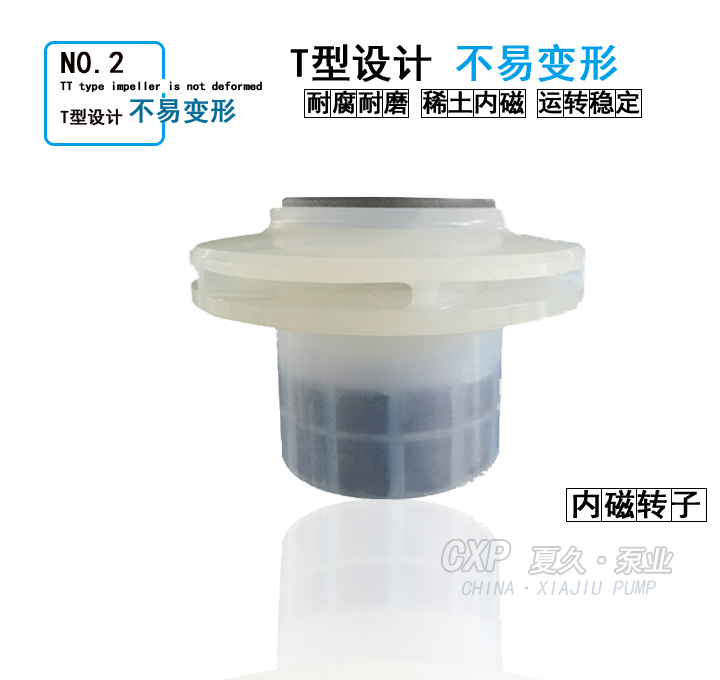

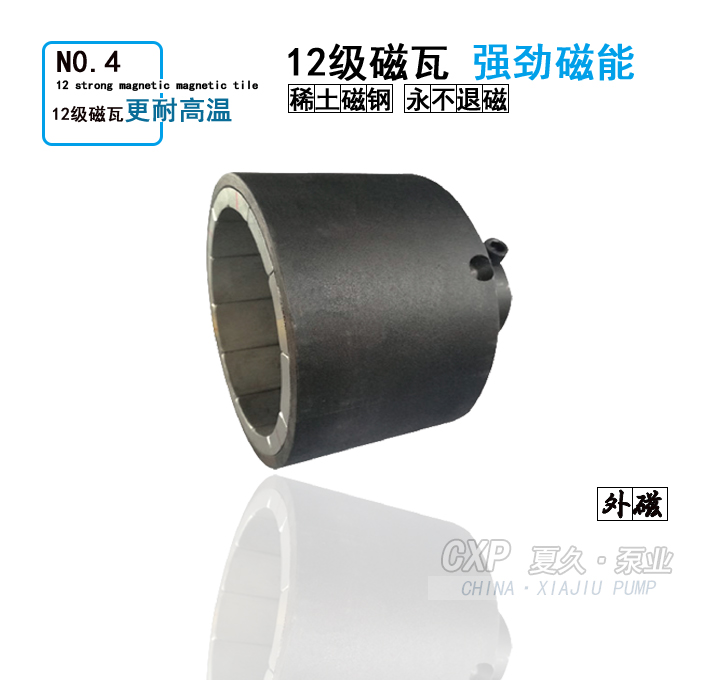

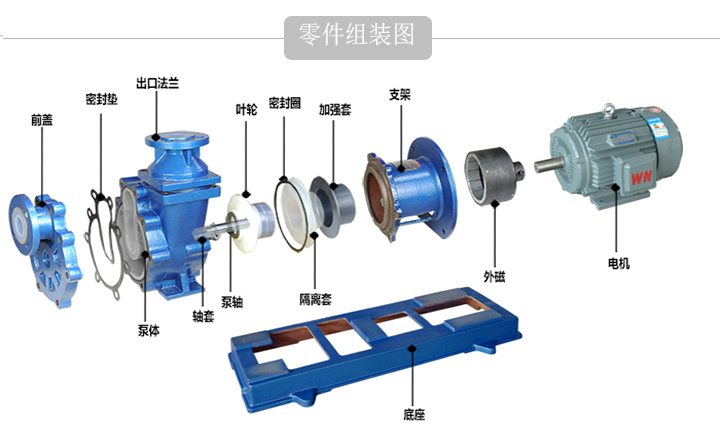

ZMD氟塑料磁力自吸泵是应用现代磁力学原理,利用永磁体的磁力传动实现扭矩的无接触传递,采用外混式轴向回水结构设计,就是电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,由于介质封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。

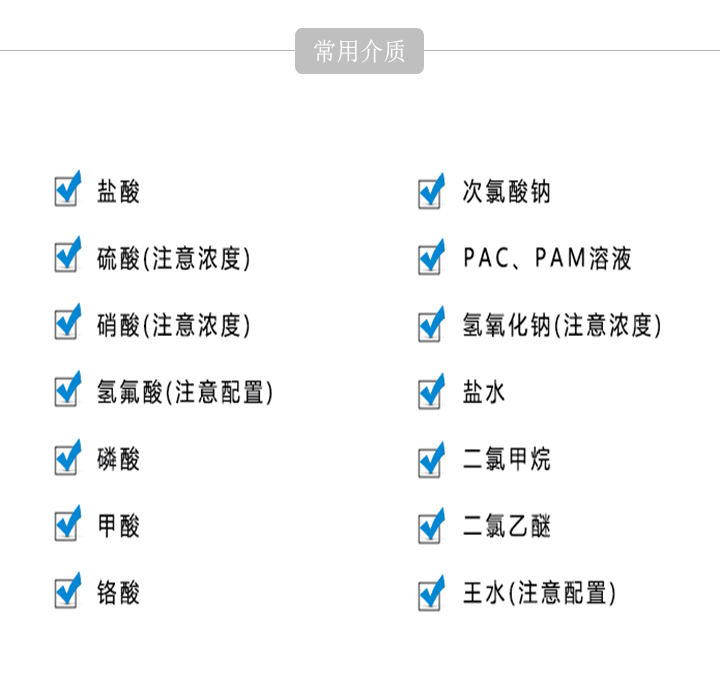

ZCQ[ZMD]-F氟塑料磁力自吸泵是我公司应市场的需要,近期开发的新产品,适用于在-20℃–95℃温度范围内,可长期输送任意浓度的任意介质:酸、碱、氧化剂、有机溶剂等。泵的过流部件均采用氟塑料合金制造,具有机械强度高,耐腐蚀特强、不老化,无毒素分解等优点。广泛适用于化工、石油、冶炼制药、农药、油漆、电镀、造纸等行业。

设计特点

①ZCQ[ZMD]-F氟塑料磁力自吸泵,它突出的优点是具有自吸功能,采用外循环式自吸结构,自吸能力强、时间短。除首次启动前需将泵内注满液体,以后频繁启动均可通过自吸达到正常工作。

②该泵结构新颖、性能可靠,采用外装式、自调式机械密封,安装和操作比非自吸泵方便的多。自吸高度可根据用户需求在1至3米内选择。

产品型号说明

ZCQ[ZMD]-F氟塑料磁力自吸泵型号说明

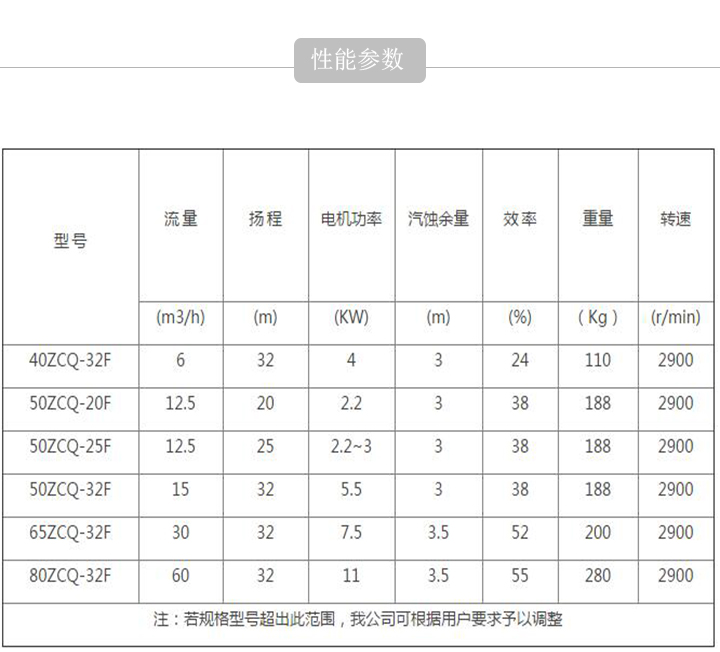

产品性能参数

型 号

流 量

扬 程

电机功率

汽蚀余量

效 率

重量

转速

(m3/h)

(m)

(KW)

(m)

(%)

(Kg)

(r/min)

40ZCQ-32F

6

32

4

3

24

110

2900

50ZCQ-20F

12.5

20

2.2

3

38

188

2900

50ZCQ-25F

12.5

25

2.2~3

3

38

188

2900

50ZCQ-32F

15

32

5.5

3

38

188

2900

65ZCQ-32F

30

32

7.5

3.5

52

200

2900

80ZCQ-32F

60

32

11

3.5

55

280

2900

注:若规格型号超出此范围,我公司可根据用户要求予以调整

产品的安装与连接

1、按基础尺寸做好混凝土基础,同时予埋好地脚螺栓。将机组放在基础上,找正泵的水平,拧紧地脚螺栓。泵应尽可能靠近水池位置。

2、泵的进液管管径不得大于规定要求,且进液管总长不大于5m,在满足要求的情况下,越短越好。进液管底部必须安装滤网,防止过大的颗粒或杂物进入泵体后损坏叶轮或影响泵的工作,过滤面积应大于管路截面积的3-4倍。

3、泵的出液管管路中必须装有阀门,用以调节流量,使泵在规定的流量下工作,防止超量后使泵无法工作。出液管径不得小于规定要求,在可能的情况下出液管径越大越好。出液管总长必须大于进液管总长的1.5倍,在可能的情况下长一些好。

4、不可将进液管道和出液管道的重量支承在泵的进出口法兰上,应固定在各自的支架上。进出液管道连接的各部位必须紧密,不漏气,否则会影响自吸功能和泵的正常运转。

使用方法和维护须知:

1、自吸式磁力泵严禁输送含有固体颗粒或含易结晶的介质,不允许在关闭排放口的情况下作连续性运转,需保持最小的流量。

2、安装管道时,先接进口管,加满液体后再接出口管。

3、安装完毕后,接上电源,用点动方式检查泵转动是否灵活,检查电机转向是否与转向标志一致。

4、将出口阀门打开约三分之一左右,即可启动自吸泵(即开阀启动),然后慢慢调节出口阀门,使泵不能正常工作。

5、输液时,流量、扬程和自吸高度必须控制在规定范围之内,不能相差太大,否则会引起吸空现象,使泵不能正常工作。

6、自吸泵在工作上,不允许产生吸空现象,一旦产生吸空,必须重新引流灌液才能自吸。因此,用户必须有控制最低液位的装置或派专人看管,以防止水池内的介质被吸空。

7、自吸泵不能输送会产生大量气泡的介质,也不能输送气液混合介质。

8、在输送含易结晶的介质时,若有一段时间停泵不用,必须冲洗泵腔,不得残留结晶介质,防止结晶后泵再启动时造成损坏;再次使用时,按要求加引液才能自吸。

9、输送一般无结晶介质时,若长时间停泵后再用,在启动前检查泵体内的液体是否充足,请补足后才能自吸。

10、当泵放在液位以下环境中使用或代替管道泵使用时,不可配用空气阀和缓冲阀,在此情况下,请将空气阀和缓冲阀卸下即可。

11、泵出口管道不得安装止回阀,如有则须在止回阀下端设置放气孔。

12、自吸高度可安公式简单算得:清水时自吸3m/介质密度=实际自吸高度。
