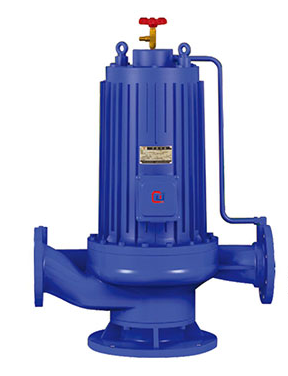

G系列静音管道屏蔽电泵


产品描述

G系列静音管道屏蔽泵采用全封闭、无机械密封的独特结构。定转子采用不锈钢套分别屏蔽密封,输送液体可进入电机内部冷却,从而解决了普通管道电泵因使用机械密封而导致输送介质泄漏、污染环境、运行可靠性差、维护困难等问题。转动部分则采用石磨轴承支承、输送介质润滑,是低噪音绿色环保型升级换代产品。由于其低噪音、无泄漏、运行可靠、免维护等优点深得用户信赖。
G系列静音管道屏蔽泵主要用于暖通空调冷热水循环,工业、城市建筑给水,消防管道增压,远距离输水等场合。

工作条件

1、本系列流量范围:1-1080m³/h,杨程范围:5-105m。
2、电泵系统压力为1.0MPa(或1.6MPa),即泵吸入口压力+杨程《1.0MPa(或1.6MPa)。当用户要求系统压力高于1.0MPa时,须在订货时另行提出。
3、输送介质为清水或物理和化学性质类似于水的液体,介质温度《95°C(N型和NY型)或《150°C(GY型),用户选用GY型须另行配置外循环冷却水系统;当介质温度低于20°C时,须在订货时另行提出,本厂将采取特殊工艺措施。

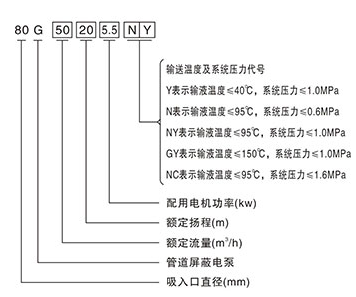

屏蔽泵型号含义

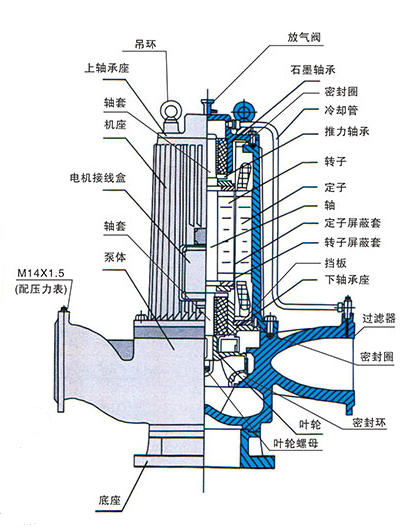

屏蔽泵的结构图

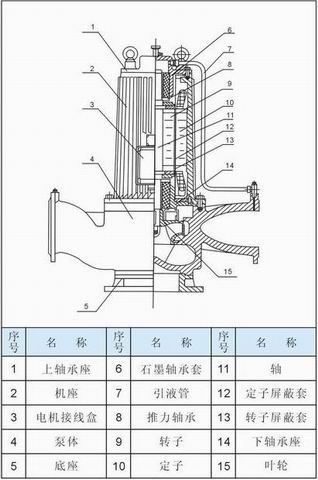

结构图

屏蔽泵型号参数

型号
流量
(m³/h)
杨程
(m)
功率
(kw)
电压
(v)
频率
(Hz)
电流
A
转速
min
噪音
dB
吸入口径
排出口径
重量
kg
G5-12-0.75N
5
12
0.75
380
50
2.5
1500
45
40
40
65
G5-15-1.3NY
5
15
1.3
380
50
4.15
1500
45
50
50
82
G5.6-16-1.3NY
5.6
16
1.3
380
50
4.15
1500
45
50
50
82
G6.3-4-0.18NY
6.3
4
0.18
380
50
1.0
1500
45
40
40
36
G6.3-12.5-0.75N
6.3
12.5
0.75
380
50
2.5
1500
45
40
40
65
G6.3-20-1.8NY
6.3
20
1.8
380
50
5.3
1500
50
40
40
105
G9-20-1.8NY
9
20
1.8
380
50
5.3
1500
50
50
50
108
G11-2-0.18N
11
2
0.18
380
50
1.0
1500
45
50
50
35
G11-10-0.75NY
11
10
0.75
380
50
2.6
1500
45
50
50
68
G11.6-28-3NY
11.6
28
3
380
50
8.0
1500
50
50
50
140
G12.5-5-0.45N
12.5
5
0.45
380
50
1.5
1500
45
50
50
46
G12.5-12.5-1.1N
12.5
12.5
1.1
380
50
3.5
1500
45
50
50
70
G12.5-20-2.2NY
12.5
20
2.2
380
50
6.4
1500
50
50
50
110
G12.5-32-4NY
12.5
32
4
380
50
11.3
1500
50
50
50
203
G18-16-2.2NY
18
16
2.2
380
50
6.4
1500
50
50
50
113
G20-10-1.3N
20
10
1.3
380
50
4.15
1500
45
65
65
80
G20-10-1.3NY
20
10
1.3
380
50
4.15
150
45
65
65
80
G20-20-3NY
20
20
3
380
50
8.4
1500
50
65
65
125
G22-16-2.2NY
22
16
2.2
380
50
6.4
1500
50
65
65
120
G25-12.5-1.8NY
25
12.5
1.8
380
50
5.3
1500
50
65
65
106
G25-20-3NY
25
20
3
380
50
8.4
1500
50
65
65
125
G27-7-1.1N
27
7
1.1
380
50
3.5
1500
45
65
65
73
G40-10-2.2NY
40
10
2.2
380
50
6.4
1500
50
100
100
120
G45-30-9NY
40
30
9
380
50
23.6
1500
60
100
100
300
G50-12.5-3NY
50
12.5
3
380
50
8.4
1500
50
100
100
140
G50-20-5.5NY
50
20
5.5
380
50
14.3
1500
55
100
100
225
G50-32-9N
50
32
9
380
50
23.6
1500
60
100
100
300
G60-32-9NY
60
32
9
380
50
23.6
1500
60
100
100
300
G75-17.5-7.5NY
75
17.5
7.5
380
50
19.8
1500
55
125
125
262
G75-27-11NY
75
27
11
380
50
28.8
1500
60
125
125
350
G80-20-7.5NY
80
20
7.5
380
50
20
1500
55
125
125
262
G80-32-13NY
80
32
13
380
50
33.8
1500
60
125
125
373
G80-40-18.5NY
80
40
18.5
380
50
46.2
1500
65
125
125
420
G100-20-9NY
100
20
9
380
50
23.6
1500
60
125
125
310
G100-27-11NY
100
27
11
380
50
28.8
1500
60
125
125
350
G100-32-15NY
100
32
15
380
50
38.4
1500
60
125
125
380
G100-40-22NY
100
40
22
380
50
54.2
1500
65
125
125
450
G100-50-25NY
100
50
25
380
50
61
1500
65
125
125
495
G125-20-13NY
125
20
13
380
50
33.7
1500
60
125
125
373
G125-32-22NY
125
32
22
380
50
54.2
1500
65
125
125
480
G125-40-25NY
125
40
25
380
50
61
1500
65
125
125
495
G125-50-37NY
125
50
37
380
50
89
1500
70
125
125
580
GG140-24-18.5NY
140
24
18.5
380
50
46.2
1500
65
125
125
470
G140-30-18.5NY
140
30
18.5
380
50
46.2
1500
65
125
125
450
